海灣氣體滅火——海灣GST-LD-8316手自動轉換開關安裝接線示意圖

作者:海灣消防設備 文章來源:http://www.fcnol.com/ [ ]

海灣氣體滅火——海灣GST-LD-8316手自動轉換開關安裝接線示意圖


海灣消防設備工程師將介紹海灣手自動轉換開關GST-LD-8316的安裝示意圖以及接線示意圖。

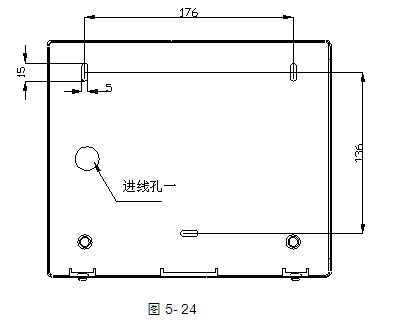

GST-LD-8316轉換開關分上殼和底殼兩部分,通過螺釘鎖緊。轉換開關采用壁掛式安裝,安裝孔位置和安裝孔距如圖5-24所示。










為方便現場安裝,轉換開關提供兩種進線方式,可根據現場具體應用選用合適的進線方式。

方式一:總線從進線孔一進入轉換開關內部,接到端子Z1、Z2上,如圖5-24所示。

方式二:總線通過進線管從進線孔二或進線孔三進入到轉換開關內部(需將擋片除去),連接到Z1、Z2上,如圖5-25所示。







端子示意圖如圖5-26所示。








其中:

Z1、Z2:無極性信號總線輸入。

布線要求:總線需采用截面積不小于1.0mm2的雙絞線。



GST-LD-8316轉換開關應用方法



開關采用兩線制與氣體滅火控制器連接,允許最多10個轉換開關(如果該回路中還配接有GST-LD-8318緊急啟/停按鈕(以下簡稱按鈕),則轉換開關和按鈕一共最多可以接10只)同時控制同一區域的氣體滅火鋼瓶,當多只開關連接時其間需采用并聯連接,如圖5-27所示(圖5中N≤10)。
